Купить Пульт Harvia Senlog CF9

Надежный и проверенный. Для печей до 9 кВт.
Доставим: 3 ноября 2020
11 660 Р
  • Магазин в Нижнем Новгороде
    ул. Заводской Парк 21а
  • Доставка
    Мы доставим Ваш заказ по Нижнему Новгороду бесплатно, при покупке от 2500 рублей.
  • Остались вопросы?
    Наши менеджеры с удовольствием ответят на все по телефону:
    +7 (831) 413-14-90

Подключемая мощность

9 кВт

Технические характеристики

Пульт Harvia Senlog CF9 предназначен для управления электрокаменкой.

  • Электропитание: 400 В 3N~
  • Максимальная нагрузка:
    • — каменка: 9 кВт (3 кВт на фазу)
  • Диапазон настройки температуры: +40 — +110 оС
  • Кнопка включения освещения в парной сауны, максимальная мощность освещения: 100 Вт.
  • Фиксированная предельная продолжительность работы: 6 часов.

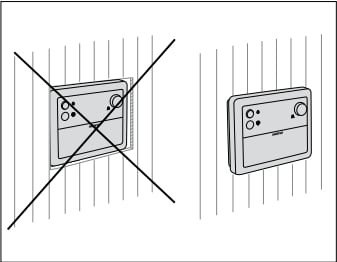

  • Категория защиты: IPx3 (установка в сухом месте вне парной сауны).
  • Комплект поставки:

— пульт управления,

— датчик температуры с кабелем

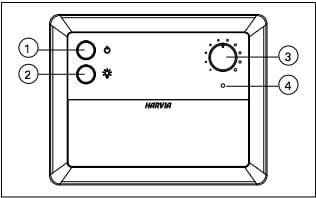

1. Главный переключатель

Включите нагрев каменки, нажав главный переключатель (1) на пульте управления (положение ВКЛ). Каменка после этого немедленно начнет нагреваться. Каменка останется включенной в течение 6 часов, если ранее не будет выключена главным переключателем (положение ОТКЛ).

2. Переключатель освещения

Электропитание для освещения сауны можно взять с контакта пульта управления (W2). Предохранитель 1 А в цепи ограничивает мощность освещения (макс. 100 Вт). Освещение включено при положении переключателя освещения (2) в положении ВКЛ, и выключено в положении переключателя ОТКЛ.

3. Регулятор температуры

Регулятор температуры используется для установки желаемой температуры в сауне. Так как регулятор температуры не имеет температурной шкалы, для нахождения желаемой температуры требуется тестирование. Тестирование можно начать с среднего положения между минимальным и максимальным положениями. При повороте регулятора по часовой стрелке температура увеличивается, против часовой стрелки - уменьшается. Когда регулятор оказывается в положении, при котором желаемая температура в сауне устанавливается быстро и остается постоянной, его можно больше не трогать. Когда температура в сауне достигает +65 - +80°С, камни в каменке уже достаточно горячие и сауна готова для использования. Если мощность каменки подходящая, сауне не требуется для нагрева более 1 часа.

4. Индикаторная лампа

• Индикатор светится: пульт управления включен и работает правильно

• Индикатор не светится: пульт управления выключен либо нет электропитания

• Сообщения об ошибках (Таблица 1).

Таблица 1.

Сообщения об ошибках. Внимание! Все сервисные операции должны выполняться

профессиональными ремонтниками.

2 мигания каждые 3

секунды

Ошибка измерения датчика

температуры.

Проверьте на наличие повреждений красный и желтый провода

датчика температуры (WX231) и их соединения (см. Рисунок 6).

3 мигания каждые 3

секунды

Разрыв в измерительной

цепи защиты от перегрева.

Проверьте на наличие повреждений синий и белый провода

защиты от перегрева (WX230) и их соединения (см. Рисунок 6).

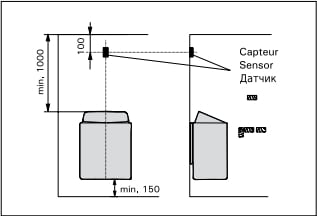

Монтаж датчика.

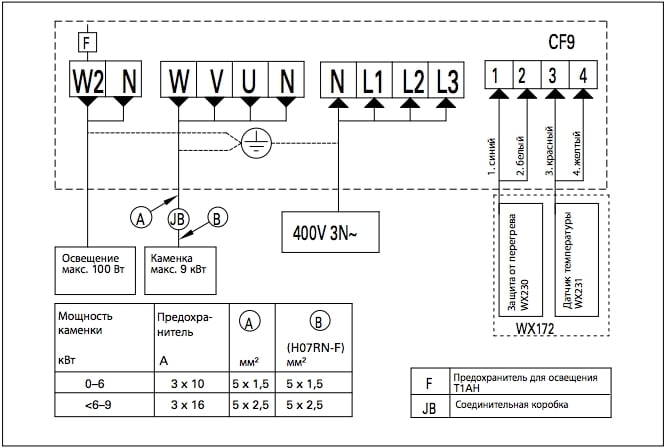

Схема подключения.

Запасные части:

Максимальная мощность9 кВт
Подходит для печи с испарителемнет
Тип пультаАналоговый
