Купить Пульт Harvia Senlog CF9C

Надежный и проверенный. Для печей с испарителем до 9 кВт.
Доставим: 5 декабря 2020
13 307 Р
  • Магазин в Нижнем Новгороде
    ул. Заводской Парк 21а
  • Доставка
    Мы доставим Ваш заказ по Нижнему Новгороду бесплатно, при покупке от 2500 рублей.
  • Остались вопросы?
    Наши менеджеры с удовольствием ответят на все по телефону:
    +7 (831) 413-14-90

Пульт Harvia Senlog CF9C предназначен для управления электрокаменкой Combi или комбинацией электрокаменки и испарителя.

  • Электропитание: 400 В 3N~
  • Максимальная нагрузка:
    • — каменка: 9 кВт (3 кВт на фазу)
    • — испаритель: 3 кВт (на одну фазу из фаз каменки)
  • Диапазон настройки:
    • — температура: +40 — +110 оС
    • — относительная влажность: 0 — 100 %
    • — предельная температура ограничивается заданной влажностью (0 % <-> +100 оС, 100 % <-> +50 оС)
  • Кнопка включения освещения в парной сауны, максимальная мощность освещения: 100 Вт.
  • Фиксированная предельная продолжительность работы: 6 часов.
  • Категория защиты: IPx3 (установка в сухом месте вне парной сауны).
  • Комплект поставки:

— пульт управления,

— датчик температуры с кабелем

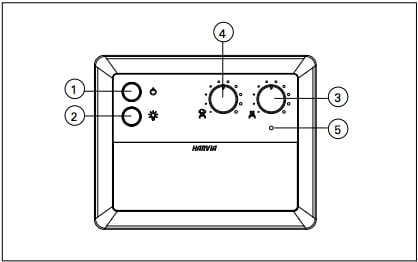

1. Главный переключатель

После парения переключите в положение ОТКЛ.

2. Переключатель управления освещением сауны или вентиляцией, макс. 100 Вт

3. Переключатель управления нагревом/температурой

Нагрев включается поворотом переключателя по часовой стрелке из положения ОТКЛ. Положением переключателя регулируется температура в

сауне. Для выключения нагрева поверните переключатель назад в положение ОТКЛ.

Внимание! Заданное значение влажности будет определять температуру в сауне вне зависимости от положения переключателя управления

температурой.

4. Переключатель управления испарителем/влажностью

Испаритель включается поворотом переключателя по часовой стрелке из положения ОТКЛ. Положением переключателя регулируется

влажность в сауне. Заданное значение влажности будет ограничивать максимальную температуру в сауне. Испаритель выключается

поворотом переключателя назад в положение ОТКЛ. После включения испаритель остается включенным в течение 15 минут, перед тем,

как начать функционировать в соответствии с положением переключателя.

5. Индикаторная лампа

• Индикатор светится: пульт управления включен и работает правильно

• Индикатор не светится: пульт управления выключен либо нет электропитания

• Сообщения об ошибках (Таблица 1).

Таблица 1.

Сообщения об ошибках. Внимание! Все сервисные операции должны выполняться

профессиональными ремонтниками.

Описание

Действие

Индикатор: 1 мигание

за 3 секунды

Низкий уровень воды

либо сработала защита от

перегрева испарителя.

Долейте воды (модели с ручной заливкой) или проверьте

подачу воды (модели с автоматической заливкой). Проверьте

защиту от перегрева испарителя. После долива воды сбросьте

защиту испарителя, повернув переключатель в положение

ОТКЛ. См. инструкцию на испаритель или каменку

Combi для более подробных указаний и информации по

безопасности.

Индикатор: 2 мигания

за 3 секунды

Ошибка измерения датчика

температуры.

Проверьте на наличие повреждений красный и желтый

провода датчика температуры и их соединения

Индикатор: 3 мигания

за 3 секунды

Обрыв в измерительной

цепи защиты от перегрева.

Проверьте на наличие повреждений синий и белый провода

защиты от перегрева и их соединения

Индикатор: 4 мигания

за 3 секунды

Ошибка компоненты

измерения температуры

датчика влажности.

Проверьте на наличие повреждений коричневый и синий

провода датчика влажности и их соединения

Установка

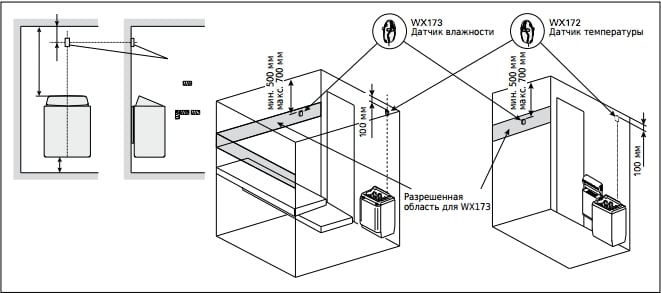

Монтаж датчика.

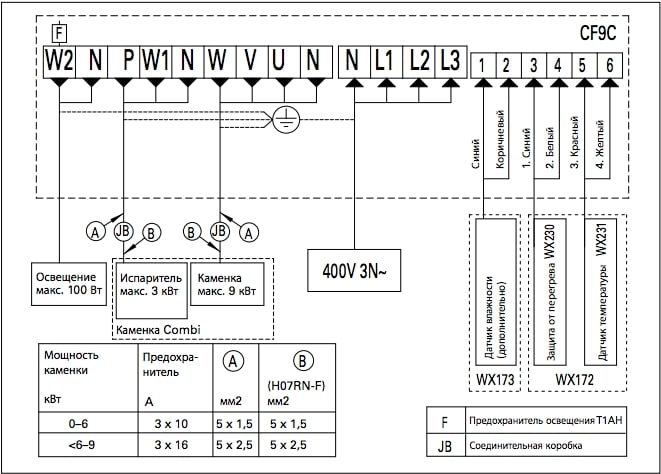

Схема подключения.


Запасные части:


Максимальная мощность9 кВт
Подходит для печи с испарителемда
Тип пультаАналоговый
